2020年了，用喝杯咖啡的时间完成桥梁设计
发布人：admin发布时间：2020-01-09浏览次数：
钢结构梁桥具有构造复杂，但构件类型相对较少（可拆分为顶板、底板、腹板、隔板及其它构件）的特点，适合首先进行正向设计方法的探索。目前达索软件钢结构建模思路主要来源于船舶工程，由于设计思路差异巨大，因此基于船舶工程的钢结构模块不宜直接应用到桥梁工程。
因此，我们在某客户项目上定制开发了面向桥梁钢结构设计快速生成三维模型的功能：
建立参数化主梁截面（截面参数化）—>截面参数沿跨径方向规律（截面参数的函数化）—>生成主梁轮廓结构（方案设计深度）—>通过模板定义不同类型的隔板
通过截面定义的方式，可以保证本软件适用于所有截面具有相同拓扑形状的结构（即桥梁在任意位置的截面均能由同一组参数进行描述）。这对于拓展软件的适用范围具有重要意义，可广泛应用于单箱单室、单箱多室、多箱多室等多种类型的主梁形式，快速由截面与法则生成桥梁三维轮廓。

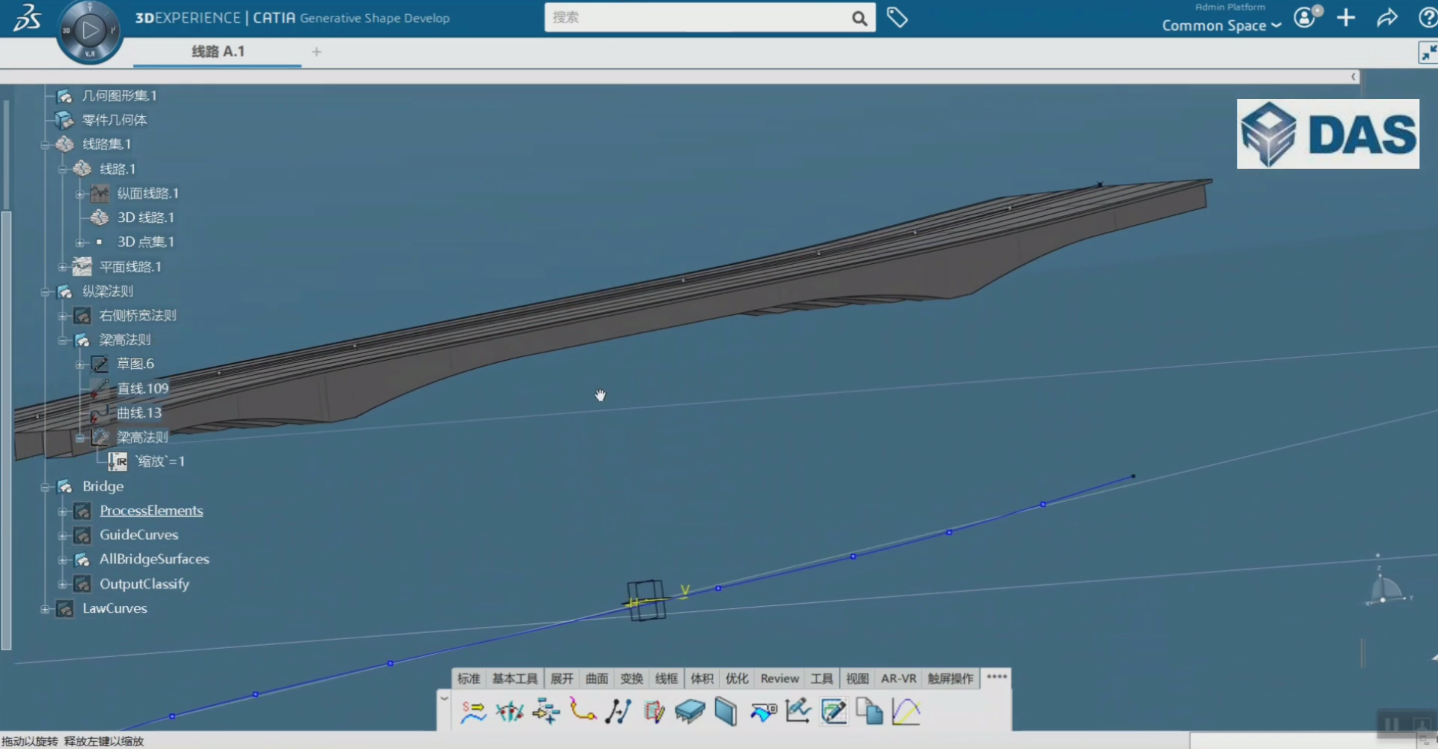

点击下方图片可观看操作视频：
CATIA具有强大的曲线和曲面处理能力，优秀的模型参数化，模板能力，通过骨架，参数化设计加模板实例化可完成复杂桥梁的建模功能。但由于缺乏专业性的设计环境，专业化的对象分类，导致设计人员只是为了建模而建模，不具有正向设计能力。
本文档的目的，是通过整理桥梁工程类型对象，对象所具有的属性，上下序关系，总体设计流程，梳理出上部结构、下部结构、各附属结构间的相互间的接口，定制开发出一款桥梁专业各部分设计时都能用到的专业化桥梁三维设计软件，便于桥梁设计人员更专注于设计而非建模。
